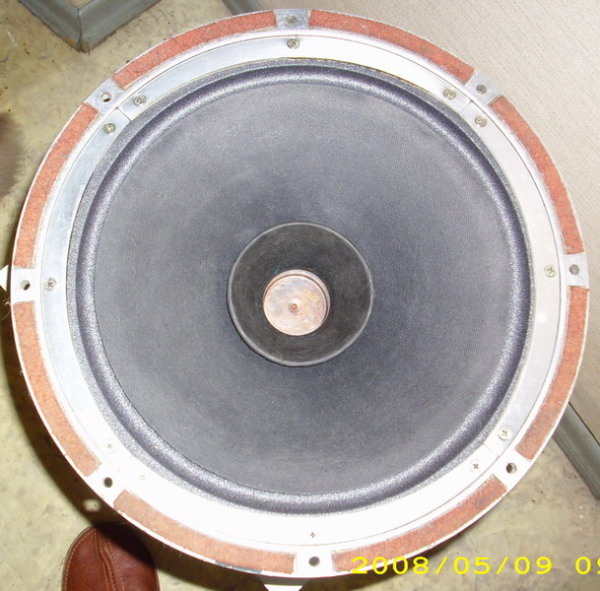

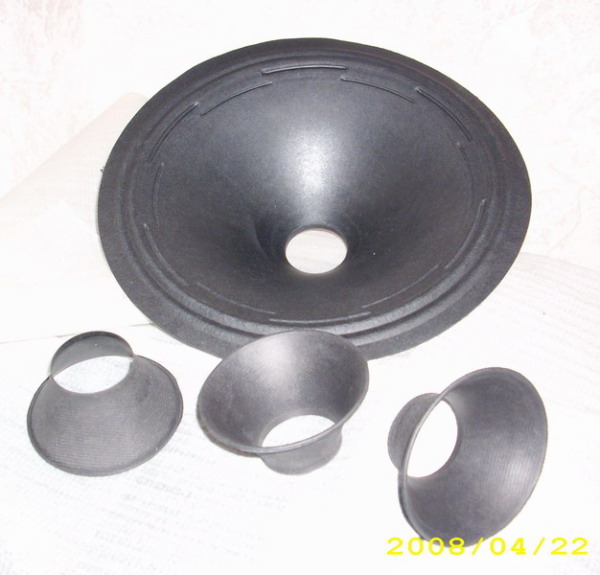

| Диффузор |

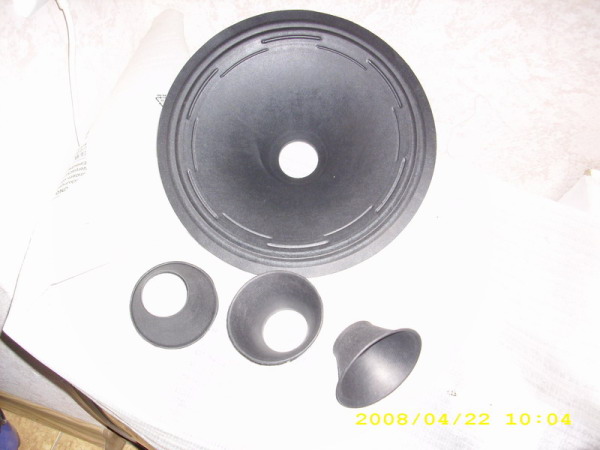

Диффузор |
Диффузор |
Вот из них и сделаны новые динамики. Эти динамики будут использоваться в колонках ОЯ. Катушку перематываю на 8 ом более толстым проводом для лучшего заполнения зазора. Провод 0,18 мм. Два слоя. Собственно по желанию можно сделать от 6 до 16 ом. Больше не имеет смысла.
Рупорки немного дорабатываю, плавно загибая края, как у рупорков от 10гд-36 (10гдш-1). Технология загиба: край рупорка размачивается раствором спирта (водкой). Одевается на цилиндрическую оправку со скругленными краями и рупорок плавно загибается. Эта конструкция ставится на поролон и прижимается грузом до высыхания.

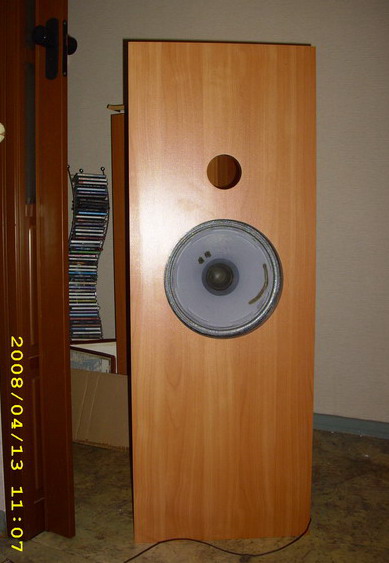

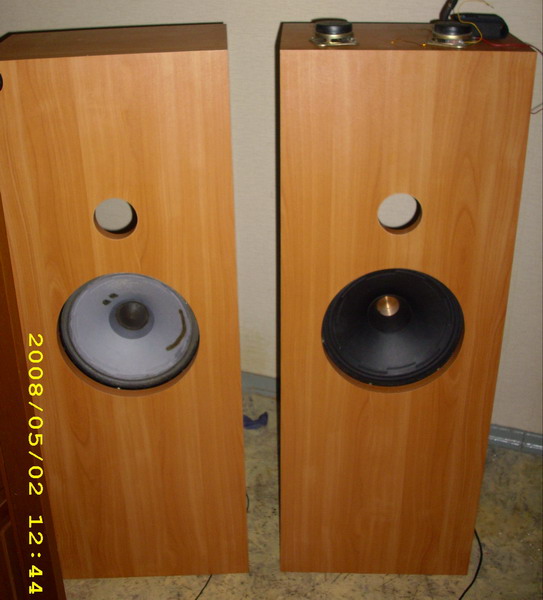

| Колонка ОЯ |

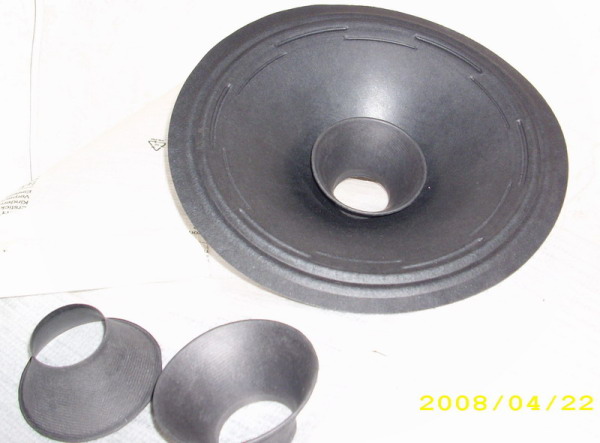

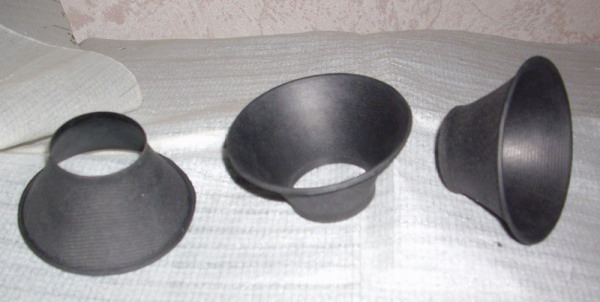

Рупорки |
Назвал её так из-за применения в составе воды из Байкала, и из-за близости к данному озеру. Изготовленной мной с помощью Иркутского биохимика и меломана Дмитрия. Спасибо Дмитрию за сырьё!
Как вариант попробовал другие диффузоры с ППУ подвесом. У динамиков с ними ниже резонансная частота.
Сейчас пробую гильзы из разных материалов: медь, алюминий, бумага. Лучший вариант : плотная бумага толщиной 0.09мм. Под катушкой один слой, выше катушки два слоя с 4 отверстиями диаметром 4 мм. Клей БФ-2 разведенный спиртом.
Просушка: сначала 2 суток при комнатной температуре, затем постоянным током. + к +. С медленным увеличением тока до достижения температуры 100 градусов. В течении нескольких часов.

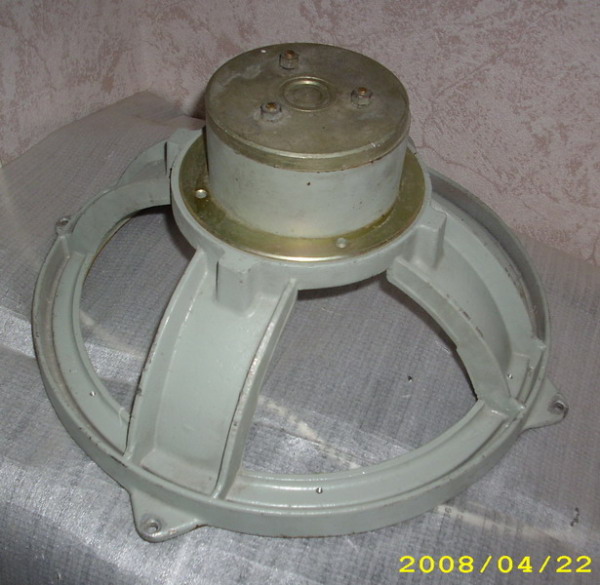

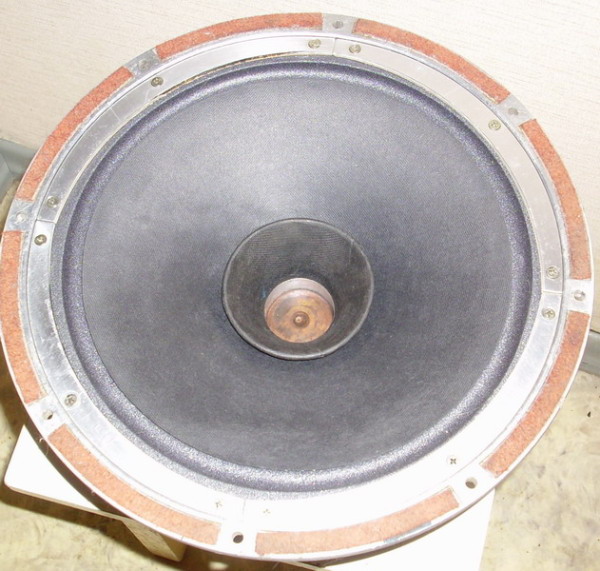

| Корзина с магнитной системой от 4а32 |

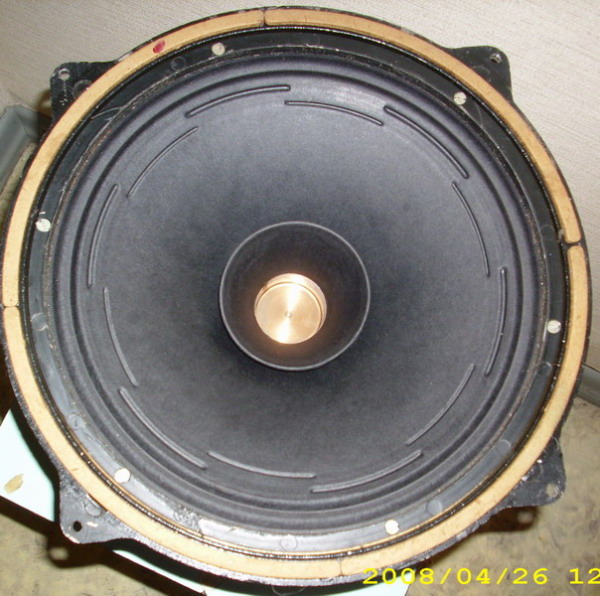

Новые динамики SE-12-1 без пропитки |

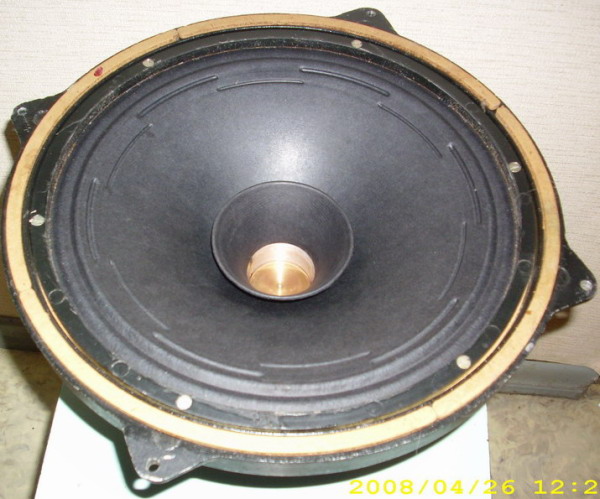

Новые динамики SE-12-1 без пропитки |

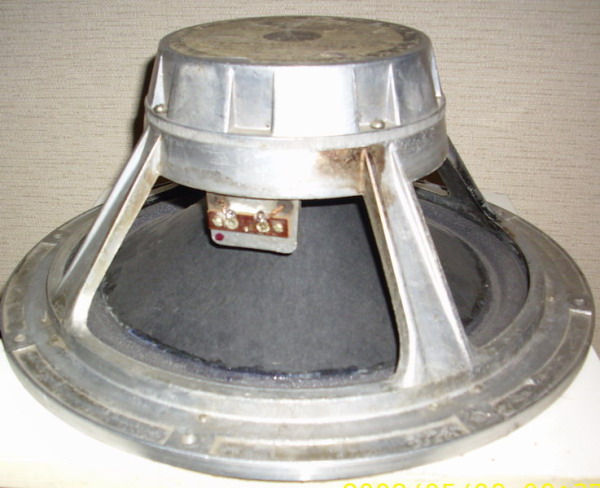

Динамики SE-12-2
Этот же вариант, но короткая катушка длиной - 6мм. При ширине зазора - 8мм. И гильза из купюры. Получилось более жестко и немного легче.

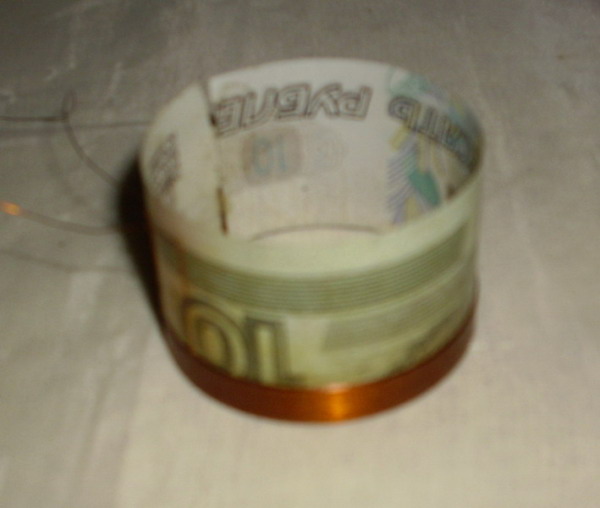

Гильза из купюры
Параметры Т-С :
| SE-12-1 | SE-12-1 | SE-12-2 | |
|---|---|---|---|
| непропитанных и непрогретых динамиков | После прогона синусом 30гц в течении 30 мин. | ||
| Fs, Hz | 38 | 31,98 | 37,48 |
| Vas, L | 121,8 | 181,1 | 188,18 |
| Qms | 3,2 | 2.81 | 7,90 |
| Qes | 0,36 | 0,30 | 0,69 |
| Qts | 0,32 | 0,27 | 0,64 |
| Z | 8 om | 8 om | 8 om |
| Вес подвижной системы | 27,4 gr | 27,4 gr | 24,6 gr |
Динамики с Пенополиуретановым подвесом (ППУ) SE-12-3:
| Динамики SE-12-3 |
Динамики SE-12-3 (вид сверху) |
Динамики SE-12-3 (со стороны корзины) |
| Fs, Hz | 21,2 |
|---|---|
| Vas, L | 161,25 |
| Qms | 2.12 |
| Qes | 0,26 |
| Qts | 0,23 |
| Z | 8 om |
| Вес подвижной системы | 33гр |
АЧХ в ближнем поле
На расстоянии 1 метр
ИЧХ колонки
| |
Когда она пришла, то сказала: что ты маешься, этот (новый) динамик звучит лучше. А почему объяснить не смогла. Лучше и все. Больше доверяйте женщинам, не зная терминов(добротность, НЧ,ВЧ), они лучше чувствуют.
Новые динамики оказались лучше не только по объективным параметрам, но и при прослушивании. Чувствительность немного больше, нет сильно выпяченной середины, прозрачнее ВЧ и шире диапазон в сторону высоких. Видимо сказалась легкость диффузора и жесткость рупорка. Высокие у оригинального 4а-32 более мутные и заметно ниже. Вокалисты как живые. Бас с новым диффузором более хлесткий и не бубнящий.Насчет пылезащитного колпачка, пули или какого другого тела пока не определился.
Эксперименты продолжаются. На СЧ получился не провал, а скорей уменьшился подъем, свойственный оригинальным 4а32, да и многим Широкополосникам.О применение плоских, шестигранных и алюминиевых проводов – резон конечно есть, но нет их наличия. Буду писать отчет по мере продвижения.
