Мощный однотактный усилитель на ГУ-50

Схема однотактного усилителя на 6ж52п и ГУ-50 сделана в триодном включении как первой, так выходной лампы.
Выбор 6ж52п обусловлен довольно высоким коэффициентом усиления и низким внутренним сопротивлением.
Можно применить 6с45п, 6э5п, 6п14, 6п15 и т.п.

Выходная лампа ГУ-50 включена с фиксированным смещением в триодном включении. Вторая и третья сетка соединены с анодом для снижения внутреннего сопротивления лампы, как рекомендовал А.Резвой.

Однотактный усилитель

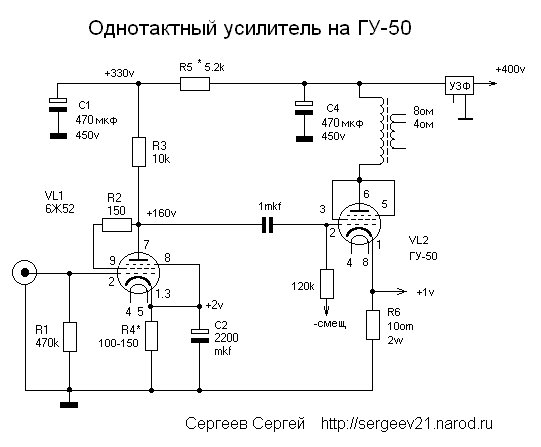

Схема с одной лампой ГУ-50

Эту схему можно рекомендовать для переделки Прибоя. Для этого нужно ввести в выходной трансформатор немагнитную прокладку. Например принтерная бумага в два-три слоя. Трансформатор Прибоя хорошо подойдет при сопротивлении акустики 8-16 ом.

Измеренные технические характеристики:

• Мощность-8 Ватт.
• Диапазон частот по уровню -3дб 12-70 000 Гц.

При использовании колонок на 4-6 ома или желании повысить мощность и увеличить коэффициент демпфирования и снизить нижнюю частоту следует использовать схему с двумя лампами ГУ-50.

Мощность с двумя лампами 14 Ватт.
Диапазон частот по уровню -3дб 9-80 000 Гц.
Сам был удивлен замерами, но это факт.

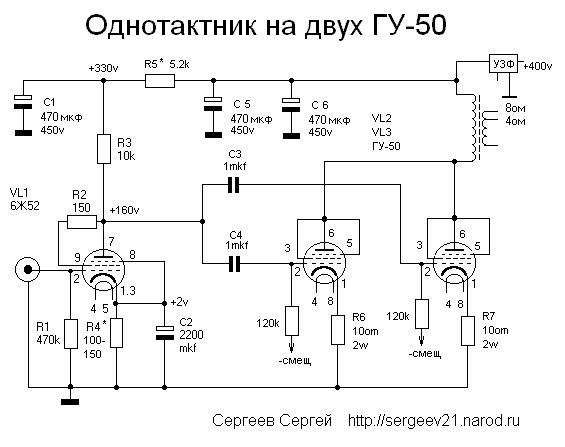

Схема с двумя лампами ГУ-50

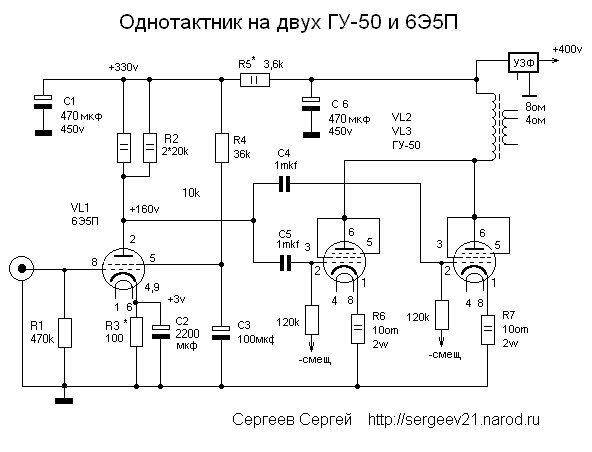

Схема с двумя лампами с драйвером на 6Э5П

Схема с двумя лампами с драйвером на 6Э5П. Почти по Манакову. Чувствительность у этой схемы 0,4 вольта.

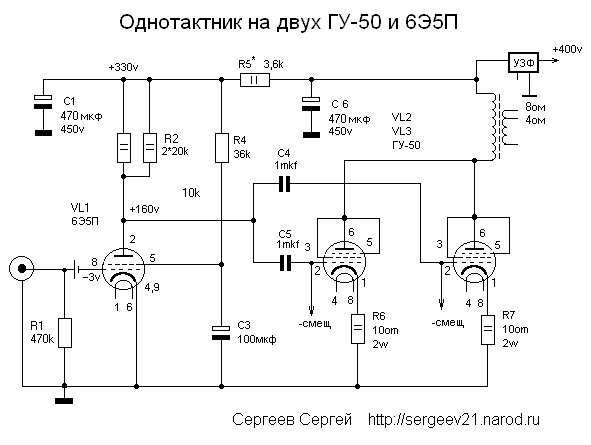

Схема с батарейным смещением

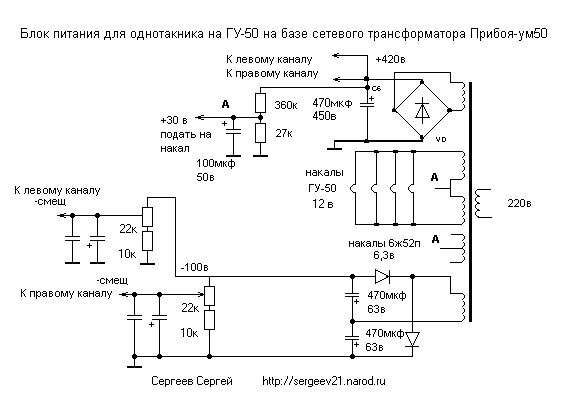

Схема блока питания на базе сетевого трансформатора от Прибоя-ум50

Схема блока питания на базе сетевого трансформатора от Прибоя-ум50. Схема напряжения смещения сделана по схеме удвоителя, чтобы получить нужное напряжение.

При использовании двух ламп нужно добавить второй резистор смещения.

Я использовал два регулятора смещения для точной подстройки режимов.
Именно поэтому два разделительных конденсатора на выходные лампы.

Ток выходных ламп 95ма при анодном напряжении 400вольт. В этом, почти максимальном режиме лучшее качество.
Учтя пожелание коллег по форуму Аудиопортал, добавил в схему фильтр по питанию.
Хорошо показал себя электронный фильтр на полевом транзисторе - устройство УЗФ.

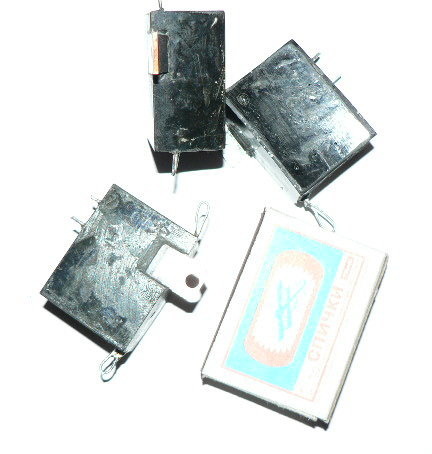

Устройство УЗФ

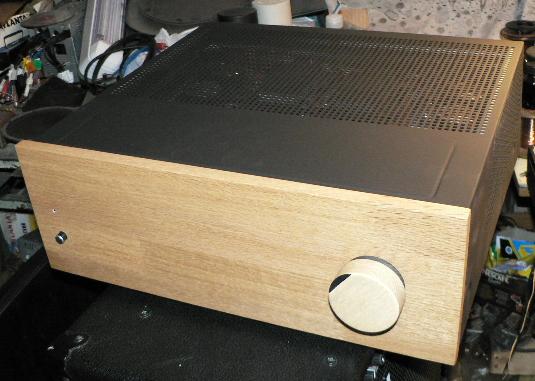

Апгрейд

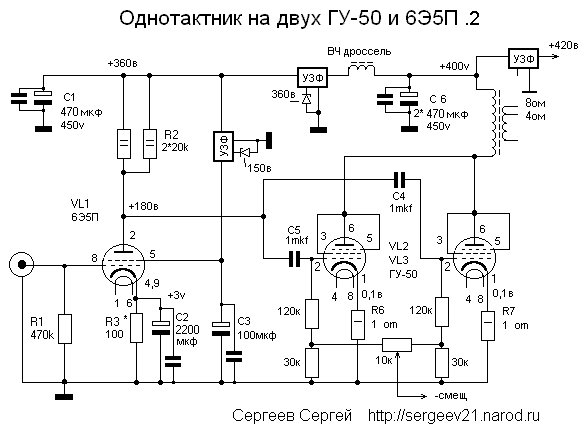

Апгрейд. Емкости конденсаторов питания можно увеличивать до… сколько позволит ваш кошелек. Стабилизаторы сделаны на УЗФ.
