Усилитель для «тяжелых» колонок на ГУ-50

Часто желающие приобрести ламповый усилитель сталкиваются с проблемой найти подходящие для лампы колонки или уже имеют колонки и не могут их заменить. Колонки подходящие для лампового усилителя стоят от 1000 у.е. и выше. В Иркутске за последнее время в продаже видел только пару колонок подходящих для лампы. Это были б/у JBL 60-х годов за 1500 у.е.

Большинство колонок имеющихся в продаже не подходит для ламповых усилителей. Они требуют низкое выходное сопротивление усилителя для лучшего демпфирования и высокую мощность, так как имеют низкую чувствительность и высокую добротность. Это выражается в бубнящем, гудящем басе. К этому типу можно отнести и всем известные S-90.

Поэтому я сделал усилитель не только с отрицательной обратной связью по напряжению (ООСН), но и с положительной  обратной связью по току (ПОСТ). Использованы трансы и корпус Прибоя. Положительная обратная связь по току (ПОСТ) дает возможность регулировать выходное сопротивление усилителя от 0 до -3 ом и тем самым позволяет хорошо демпфировать колонки с высокой добротностью. Выключатель ПОСТ позволяет использовать этот усилитель как обычный с ООСН.

Усилитель собран на лампах 6н1п, 6н6п и ГУ-50 в триодном включении. Вариант тетродного включения мне не понравился из-за заметных искажений, при незначительном повышении мощности.

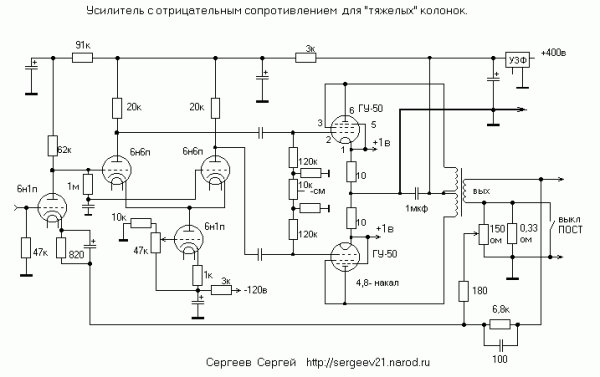

Усилитель с отрицательным сопротивлением для \'тяжелых\' колонок

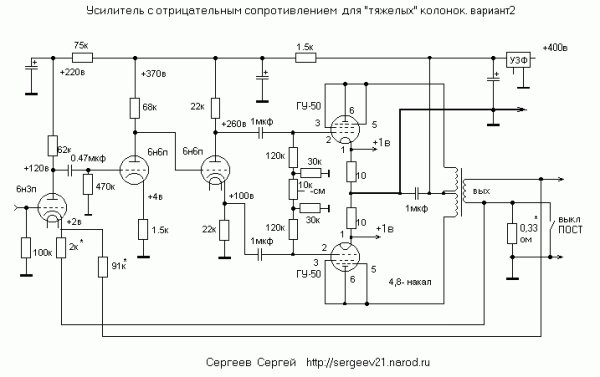

Усилитель с отрицательным сопротивлением для \'тяжелых\' колонок.Вариант 2

Номинальная мощность (до ограничения) на нагрузке 4 Ом - 25 Ватт, на 8 Ом- 21 Ватт.
Диапазон частот- по низу не хватает генератора, но на 17 Гц спада нет.
По высоким на уровне  -1дБ - 25000Гц, на -3дБ - 50000Гц.
Этот усилитель можно применить для сабвуфера с активным фильтром на входе.

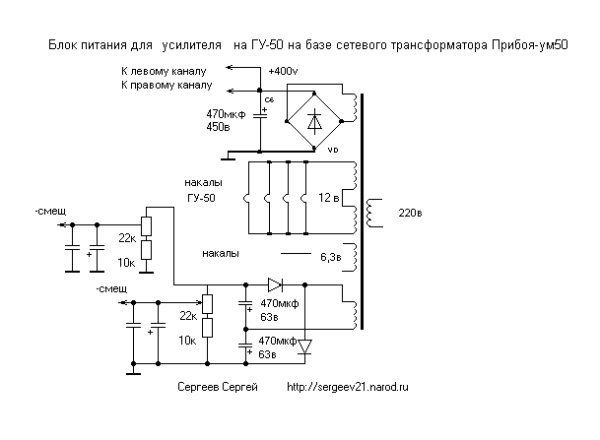

Блок питания для усилителя на ГУ-50
на базе трансформатора Прибоя-ум50Схема упрощена и это положительно сказалось на звуке. Изменен первый каскад и фазоинвентор. Фазоинвентор по схеме Прибоя, но с увеличенным напряжением питания. Вторая и третья сетки соединены с анодом, как рекомендовал А.Резвой, для снижения внутреннего сопротивления лампы.
