Устройство задержки и фильтрации (УЗФ) анодного напряжения для ламповых усилителей
Условно назовем его так - УЗФ. Собирал на биполярных транзисторах, но полевые имеют лучшие характеристики.
Эта схема собрана на полевых транзисторах. Подобные схемы применяются уже давно, например у Д.Андронникова, А.Торесса, О.Чернышева и некоторыми зарубежными фирмами... То есть идея не нова.
Схема прототипаТакие фильтры называют электронным дросселем, виртуальной батареей, усилителем емкости.
УЗФ позволяет осуществить задержку подачи анодного напряжения с задержкой от 30 секунд и более. Имеет низкое выходное сопротивление, несколько Ом. Хорошая фильтрация питающего напряжения, что позволяет уменьшить емкость конденсаторов фильтра.

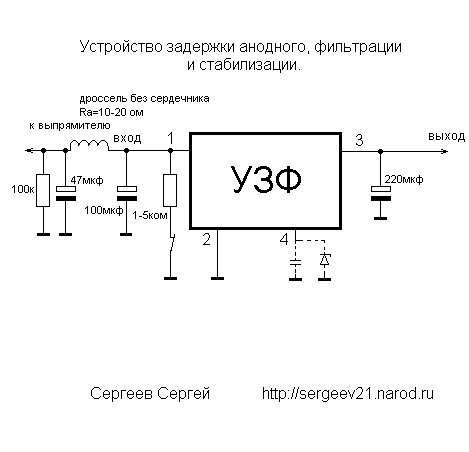

Устройство имеет 4 вывода - вход, выход, общий провод и дополнительный выход для возможности подключения дополнительного конденсатора и стабилитрона. При применении без дополнительного конденсатора время задержки 30 секунд, этого достаточно для прогрева маломощных ламп в предусилителях и драйверов.
Для выходных ламп время задержки можно увеличить подключением добавочного конденсатора до нескольких минут. При необходимости стабилизировать анодное напряжение достаточно подключить стабилитрон на дополнительный вывод на нужное напряжение. Разница между входным и напряжением стабилизации должна быть в пределах 20-40 Вольт (зависит от мощности потребителя).
Желательно использовать два фильтра для каждого канала для уменьшения проникновения сигнала из канал в канал. На входе фильтра необходим резистор. Предлагаю заменить его на небольшой дроссель без сердечника с активным сопротивлением 10-20 Ом. Для снижения ВЧ-помех. Пример дросселя: на оправке диаметром 8 мм десять слоев провода 0.2мм шириной 1.5 см. можно намотать на ферритовом сердечнике от антенны. В крайнем случае использовать резистор 10 ом 5 Ватт.
После отключения накала желательно предусмотреть разрядку конденсаторов фильтра питания для продления срока службы ламп. Для этого можно использовать свободный контакт в сетевом выключателе, который работает на замыкание. Например, в сетевом выключателе ПКН-41 есть такой контакт. Плюс питания замыкается через резистор 1-5 кОм на минус питания (корпус). Можно использовать реле с нормально замкнутыми контактами с запиткой от накала. Итак, мы получаем в одном «флаконе» - фильтр, задержку анодного и стабилизатор. Три в одном! Как в рекламе.
Напряжение входное не более 500 Вольт. Ток не более 5 Ампер. Но не превышать мощность 50 Ватт.
Некоторые измеренные параметры:
Пульсация до дросселя 7 Вольт.
После дросселя 5 Вольт.
После фильтра 0.25 Вольт при запитывании от одного УЗФ двух каналов на параллельных ГУ-50. Общий ток 460 ма.
Мощный однотактный усилитель на ГУ-50. (С одной и двумя лампами) номиналы как на схеме.

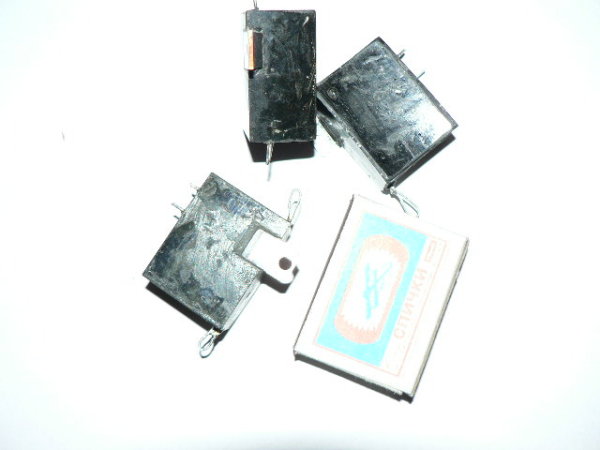

Лучше конечно запитать каждый канал от отдельного фильтра. Еще лучше поставить дополнительное УЗФ и на питание драйверов. Сделано в коробке размером со спичечный коробок.
Чем хороша эта схема, что нарастание напряжения идет плавно(30-40 сек) и это полезно при зарядке конденсаторов больших емкостей (по несколько тысяч микрофарад). Для увеличения времени задержки, советую применять НЕэлектролитические конденсаторы 1-4 мкф с напряжением не ниже входного.Падение напряжение на полевике не более 10 Вольт.
УЗФ-2 позволяет повысить мощность до 100 Ватт! При креплении на радиатор необходимо использовать изоляционную прокладку из слюды или подобных материалов!

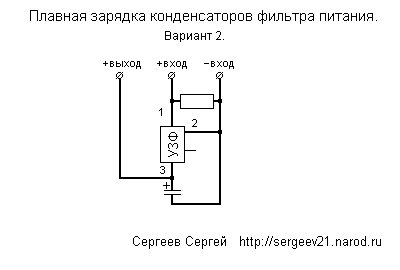

УЗФ советую подключать к уже отлаженной схеме. Полевой транзистор, как и все полупроводники боится коротких замыканий даже на мгновение!Это же устройство можно использовать для плавной зарядки выносного блока конденсаторов фильтра питания.
