Описание проекта создания ЦОД группы компаний «Тройка Диалог»
Общая площадь ЦОД составляет 200 кв. метров, из которых 120 кв. м. выделено непосредственно для оборудования центра, а 80 метров используются в качестве подсобных помещений. Для размещения активного и пассивного оборудования в центре установлено более 40 единиц 19-дюймовых стоек и 7 шкафов распределения питания по 80 КВт каждый. Один рабочий ряд ЦОД занимает серверный парк, а половина ряда отведена под автоматическую телефонную станцию Avaya и мощные коммутаторы Cisco. Здесь же смонтированы кондиционер InfraStruXure In Row RC, система климат-контроля, дочерний модуль контроля микроклимата Environmental Manager, блок распределения питания InfraStruXure и исочник бесперебойного питания Silcon компании APC.

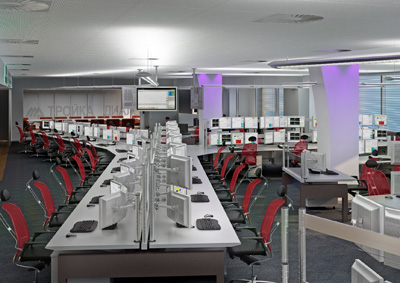

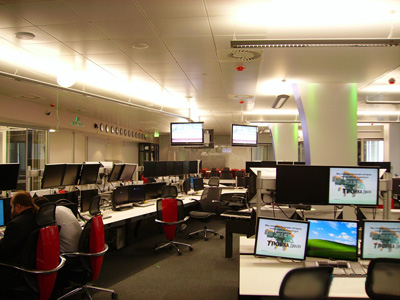

Серверы и рабочие станции ЦОДДля обеспечения работы компьютеров Трейдинг центра и сотрудников компании «Тройка Диалог» использованы высокопроизводительные серверы компаний Sun Microsystems и Hewlett-Packard, а также более 350 рабочих станций, работающих на базе технологии Intel V-Pro. Все рабочие станции ЦОД имеют единообразную конфигурацию: процессор 3,5 Ггц, оперативная память 2 Гб, жесткий диск на 140 Гб и двух- или четырех-мониторная карта компании Fujitsu-Siemens. Они управляются операционной системой Microsoft Windows XP, которая устанавливается централизованно, а включение питания и перезагрузка систем выполняется с рабочего места оператора. Вся информация передается по оптическим линиям связи, зарезервированным как на физическом, так и на канальном уровне, и имеющих пропускную способность до 20 Гбит/с.
Система бесперебойного электропитания Для обеспечения бесперебойного электропитания всей ИТ-инфраструктуры «Тройки Диалог» в ЦОД установлено 7 источников бесперебойного питания (ИБП) Symmetra PX 80Квт с батареями, блок распределения питания InfraStruXure®, а для бесперебойной работы чилера - ИБП Silicon 120Квт компании АРС. ИБП Symmetra PX состоит из специализированных резервируемых элементов (силовых, управляющих, батарейных модулей и блока байпаса), которые собраны в единую легко и эффективно обслуживаемую конструкцию, обеспечивающую быстрое масштабирование по мощности, времени работы от батарей и уровню эксплуатационной готовности. Повышение эксплуатационной готовности ЦОД обеспечивается БРП InfraStruXure®, который обеспечивает мониторинг тока цепи и задает пороговые значения для локального и удаленного уведомления. Благодаря такому решению, ЦОД будет обеспечен электропитанием в течение 40-60 минут, при отсутствии электроэнергии в городской электросети.
Система гарантированного электропитанияВ случае длительного отключения городских электрических подстанций гарантированное обеспечение электроэнергией офисов и ЦОД «Тройки Диалог» осуществляют два дизель-генератора Volvo Penta мощностью по 250 КВт каждый, установленных в подвальных помещениях бизнес-центра «Романов Двор» (еще два аналогичных генератора с мощность по 400 КВт, обеспечивают работу других офисов центра «Романов Двор»). Дизельная электростанция запускается автоматически сигналом с ИБП ЦОД при отключении внешнего электропитания и выходит на полную мощность через 3-5 минут после старта. Каждый дизель-генератор имеет запас топлива по 1,5 тонны, которое хранится в герметичных баках, заправляемых через независимый рукав снаружи здания из машины-заправщика. Для питания генераторов используется дизельное топливо и полного бака хватает на сутки бесперебойной работы каждого генератора.
Система охлаждения оборудования Учитывая малую площадь центра обработки данных, высокую плотность оборудования на 1 кв. м. и высокий уровень тепловыделения, в ЦОД установлен кондиционер InfraStruXure In Row RC и система климат-контроля компании APC. Кроме того, в отдельном помещении хладоцентра смонтированы 4 холодильные машины компании Hitachi, 2 из которых работают в «горячем режиме», а 2 - находятся в резерве. Блок управления системой охлаждения ЦОД обеспечивается бесперебойным электропитанием от ИБП APC Silicon. Весь контур системы охлаждения замкнутый, в нем используется вода из системы водоснабжения, с добавлением специальных антикоррозионных химических элементов. Каждая холодильная установка имеет мощность 100 КВт и при текущем потреблении ЦОД в 70 КВт обеспечивает тройной резерв мощности.
Системы видеонаблюдения и контроля доступа в ЦОДДля контроля и управления доступом в центр и служебные помещения используется современная система ограничения доступа с применением бесконтактных карт с индивидуальным кодом доступа. Кроме того, осуществляется постоянное видеонаблюдение за всеми помещениями и коридорами, ведущими в ЦОД. Для этого везде установлены камеры видеонаблюдения компании Bosch Security Systems, видеоинформация с которых записывается на цифровые видеорегистраторы и хранится более 40 суток. В то же время в помещении ЦОД установлены видеокамеры с инфракрасной подсветкой, с помощью которых дежурному оператору виден не только каждый ряд, но и каждая стойка с оборудованием.
Система пожарной безопасностиСистема охранно-пожарной сигнализации ЦОД построена на базе 2 пожарных панелей Simplex 4110U компании SimplexGrinell, данные на которые поступают с 400 дымовых и 5 ручных пожарных извещателей. При поступлении тревоги с охранно-пожарной сигнализации включается система оповещения о пожаре Inter-M, которая выполняет голосовое оповещение о пожаре и немедленной эвакуации через 90 динамиков. Обе панели установлены в диспетчерской бизнес-центра, а для эвакуации персонала, посетителей и трейдеров потребуется не более 200 секунд.
В помещениях ЦОД установлена система газового пожаротушения компании EUSEBI Impianti, поскольку газ не электропроводен, не портит оборудование, а также является безопасным для человека и окружающей среды. По всему периметру помещения центра (под фальш-полом и на потолке) проложены трубы для подачи газа, соединенные с газовыми баллонами. В данной системе используется инертный газ аргон, который не токсичен, безопасен для человека и не дорог при перезарядке баллонов. В системе газового пожаротушения установлено 10 133 кг баллонов для помещения ЦОД и 4 баллона для помещения, где установлены источники бесперебойного питания. Объема газа в баллонах рассчитано с двойным резервированием, а их перезарядка осуществляется раз в пять лет.
Для автоматического пожаротушения в других помещениях «Тройки Диалог» используются водяные, пенные, порошковые, газовые и аэрозольные средства тушения. Для офисных помещений используется сплинклерная (водяная) система пожаротушения, которая включается автоматически при достижении температуры воздуха в помещении определенного градуса (от 50 до 200°С). При срабатывании системы сплинклерного пожаротушения подается сигнал на пожарную панель, которая в свою очередь запускает пожарное расписание – оповещение людей о пожаре, включается система дымоудаления и подпора воздуха, лифты спускаются на первый этаж и т.д.
Системы управления инженерией и ИТ-системами ЦОДПервая диспетчерская (контрольный пост) находится в офисе "Тройки Диалог", через которую осуществляется мониторинг работы систем в круглосуточном режиме: контролируется работоспособность приложений, влажность, рабочая температура, работоспособность батарей резервного электропитания и др. С этого рабочего места оператора можно контролировать все – от состояния распределительных щитов до шкафов с оборудованием, управлять климатом непосредственно в рабочих стойках, контролировать параметры системы раннего обнаружения о пожаре. Здесь используется один компьютер и специальное ПО ISXM (компании APC), iSecure PRO (компания Simplex), а также Grinell и CBAS фирмы Computrols.
Вторая диспетчерская, через которую контролируется оборудование ЦОД и его работоспособность, находится в деловом центре "Романов Двор". Через эту диспетчерскую осуществляется мониторинг всех инженерных систем зданий «Романова Двора», включая контроль электропитания и целостности контура водяного охлаждения. Из ЦОД «Тройки Диалог» сюда выведено управление инженерными системами (чилеры, вентиляция, энергоснабжение от главного распределительного щита до распределительных щитов ЦОД, системы газового пожаротушения, оповещение о пожаре и др.), поскольку между «Тройкой Диалог» и службой эксплуатации здания подписано соглашение о сервисной поддержке (Service Level Agreement).
Особенности проекта При реализации проекта были учтены стандарты, регламентирующие требования к помещениям, инженерной инфраструктуре и безопасности: EIA/TIA-942 США и проект европейского стандарта EN 50173-5. Размер ЦОД и мощность его инженерных систем рассчитывались для максимальных значений нагрузок, определенных с учетом добавления в ЦОД оборудования, поддерживающего вычислительные мощности для развития информационных систем «Тройки Диалог» минимум на 4-5 лет.
В настоящее время ЦОД компании «Тройка Диалог» принят к эксплуатации, функционирует в рамках плановых нагрузок и обслуживается сотрудниками службы эксплуатации компании.
Благодарим за предоставленный материал компанию "АРМО-Системы"
