Музей Ельцина в Екатеринбурге

Страна: Россия.
Место: г. Екатеринбург.
Цель: Создание интерактивной инсталляции в музейной экспозиции.
Разработчик проекта: Системный интегратор Ascreen

• выбор оптимального для задачи оборудования;
• разработка специального программного обеспечения;
• доставка, монтаж и настройка оборудования в музее.

Оборудование
Для решения поставленной задачи был разработан специальный программно-аппаратный комплекс на основе оборудования Kramer Electronics. Для отображения информации были использованы четыре плазменных панели с встроенными акустическими системами.
Посетители имеют возможность выбора и управления просмотром видеороликов через информационные киоски Avior.
Видеоролики хранятся на видеосерверах. Для передачи видеороликов к плазменным панелям используются устройства для передачи сигналов по витой паре.

Краткое описание
Интерактивная инсталляция в музее Б. Н. Ельцина состоит из экспозиционной и технической частей.

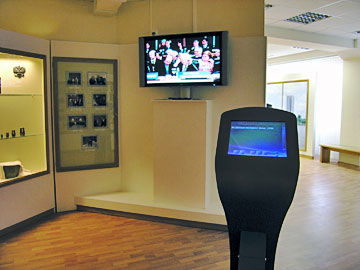

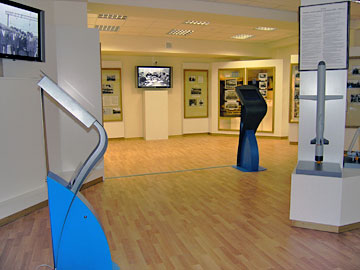

Экспозиционная часть представляет собой четыре плазменные панели со встроенными акустическими системами и четыре информационных киоска с сенсорными мониторами, установленные неподалеку от панелей.

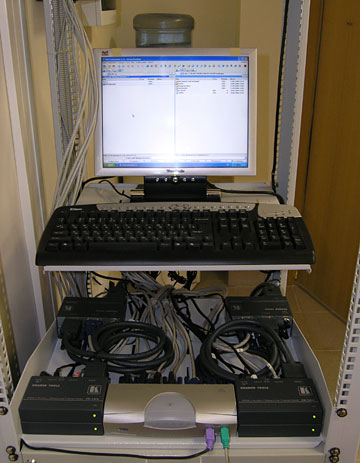

Техническая часть состоит из четырех рэковых стоек, в каждой из которых установлен персональный компьютер видеосервера.

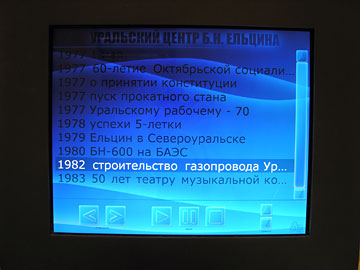

Для того чтобы выбрать нужный ему видеоролик, пользователь на сенсорном экране информационного киоска выделяет его название и запускает ролик на исполнение. Запуск воспроизведения этого ролика на видеосервере осуществляется с помощью специализированного программного обеспечения, разработанного для данной инсталляции.
Для того чтобы обеспечить возможность администрирования оборудования, в каждой рэковой стойке был установлен усилитель-распределитель Kramer VP-200N. Такой усилитель имеет один вход и два выхода, обеспечивает корректную буферизацию и изоляцию входного сигнала, а затем распределяет его на два идентичных выхода (15-контактные разъемы HD). Полоса пропускания усилителя превышает 400 МГц и обеспечивает сохранение его «прозрачности» даже в режимах высокого разрешения, например, UXGA (1600 x 1200). Сигнал с первого выхода подается на плазменную панель, а со второго – на KVM (коммутатор видео, мыши, клавиатуры).

Особенности
Взаимное размещение плазменных панелей и видеосерверов в музейной экспозиции определялось помещением музея и размещением в нем экспонатов, поэтому расстояния от видеосерверов до плазменных панелей оказалось более 50 метров. Для того чтобы обеспечить передачу аудио- и видео сигналов на значительное расстояние без искажений, помех и ослабления сигнала, было решено использовать устройства для передачи сигнала по витой паре Kramer Electronics TP-123/TP-124, с помощью которых аудио- и видеосигналы по кабелю типа «витая пара» 5-ой категории могут передаваться на расстояние свыше 100 м. На входы передатчика Kramer TP-123 подаются компьютерный видеосигнал, аналоговый небалансный стереофонический аудиосигнал, команды интерфейса RS-232 и напряжение питания 12 В. Ширина полосы пропускания видеотракта превосходит 350 МГц, а стереофонический аналоговый аудиосигнал для сохранения его качества перед передачей преобразуется в цифровой поток S/PDIF. Приемник TP-124 выдает компьютерный видеосигнал, аналоговый небалансный стереофонический аудиосигнал, цифровой аудиосигнал S/PDIF, полученный преобразованием аналогового, и ретранслирует управляющие команды, передаваемые через интерфейс RS-232.

Трудности
Трудности создания интерактивной инсталляции типичны для оборудования с большой «пользовательской нагрузкой». Система должна обладать высокой технической надежностью, быть простой и понятной для посетителей музея и обладать высокой эксплуатационной технологичностью для сотрудников музея, не обладающих значительными навыками эксплуатации сложной мультимедийной аппаратуры.
Кроме того, техническая часть инсталляции должна находиться в служебном помещении и быть недоступна посетителям.

Заключение
За счет использования специализированного программного обеспечения и приборов Kramer Electronics удалось создать интерактивную инсталляцию в музейной экспозиции, что позволяет сделать осмотр музея интерактивным. Посетители получили возможность принимать активное участие в выборе и просмотре интересующей их информации.

Список применяемого оборудования:

• Панель плазменная специальная NEC PlasmaSync TV T1000 – 4 шт.;
• Крепеж настенный Plasma ARM - 4 шт.;
• Монитор LCD 15" NEC (Viewsonic, BenQ 15" LCD) - 1 шт.;
• Видеосервер на базе персонального компьютера следующей конфигурации:
  • Процессор – Intel P4 3.0 ГГц;
  • RAM – 512 Mб;
  • HDD – 80 Гб;
  • DVD CD-RW;
  • ОС – MS Windows XP RUS
• Rack 19" - 4 шт.;
• Киоск информационный Avior - 4 шт.;
• Усилитель-распределитель Kramer VP-200N - 4 шт.;
• Передатчик по витой паре Kramer TP-123- 4 шт.;
• Приемник по витой паре Kramer TP-124- 4 шт.;
• Коммутатор сетевой D-link- 1 шт.;
• 4-портовый настольный USB KVM-переключатель + 2xUSB порта Aten ACS-1724 -1 шт.;
• Полка клавиатурная выдвижная SK-R - 1 шт.;
• Полка переднего крепления 2U, глубина 400 мм 19"MS40 - 2 шт.;
• Стойка рэковая 32 U - 1 к-т;
• Кабели, разъемы, адаптеры, гофрированные каналы, лотки - 1 к-т.

Благодарим компанию Kramer Electronics за предоставленный материал
