Загородный дом во Всеволожске

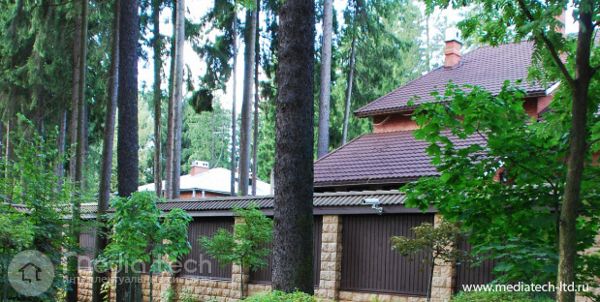

Объект: г. Всеволожск, загородный частный дом. Площадь: 800 м2.
Техническое задание: «Умный Дом». Инженерные и развлекательные системы дома «Под ключ». Домашний кинотеатр Hi-End класса. Проектирование. Монтаж. Поставка оборудования. Гарантийное и техническое обслуживание.
Инсталлятор: Компания Медиа Тек.
Партнер: Совместно с архитектурно-строительной компанией "Перспектива".

Установленные системы и выполненные работы

В данном проекте реализовано:

• Электромонтажные работы в полном объеме.
• Интеграция всех инженерных и развлекательных систем дома в единую систему управления («Умный Дом»).
• Электромонтажные работы.
• «Умный Дом».
• Мультирум.
• Медиасервер.
• Домашний кинотеатр.
• Телефонизация.
• Контроль доступа.
• Видеонаблюдение.
• Охранно-пожарная сигнализация.

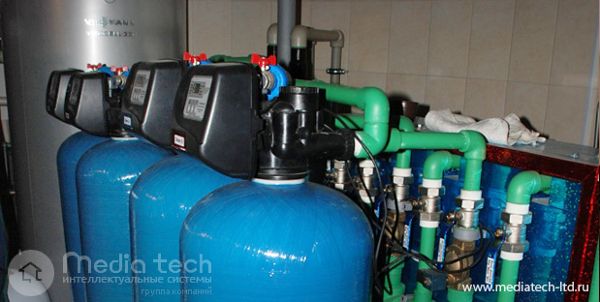

• Водоочистка.

Электроснабжение:

• Создание проекта размещения электрики.
• Прокладка силовых электрических сетей.
• Сборка электрощитового оборудования.
• Установка электрооборудования и подключение потребителей.
• Расчет, поставка оборудования, монтаж резервной системы электропитания объекта.
• Система мониторинга электропитания объекта и состояние системы резервного электроснабжения (наличие топлива, состояние аварийных параметров).

Освещение:

• Система освещения интегрирована в систему автоматизации жизнеобеспечением «Умный Дом» (112 зон света).
• Свободная логика настройки сценариев и режимов работы освещения.

Автоматизация

Все системы объекта объединены в единую информационную сеть: климат, отопление, охранная, пожарная сигнализация, домофонная система, мультирум, освещение, управление газовыми факелами, контроль электропитания объекта и другие системы. Управление происходит с помощь централизованной системы «Умный Дом» с сенсорных русскоязычных интерфейсов фирмы Crestron.

Безопасность

Установлены системы видеоконтроля, контроля доступа, пожарная сигнализация. Сигнал видеокамер можно просматривать на всех телевизорах, а так же удаленно с защищенной персональной вэб страницы. Установлены датчики протечек и водозапирающие клапаны.

Слаботочные сети:

• Выполнен весь комплекс работ по телефонизации объекта, а так же обеспечен доступ к сети Интернет.
• Установлено оборудование для усиления сигнала сотовой связи GSM.

Мультирум:

• Во всех помещениях установлена система аудио-видео мультирум.
• Установлен двухзонный медиасервер Mediascope емкостью 16 Тб, интегрированный в систему мультирум. Управление осуществляется с помощью переносных сенсорных панелей Crestron.

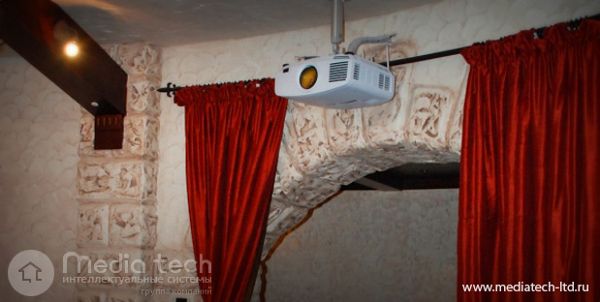

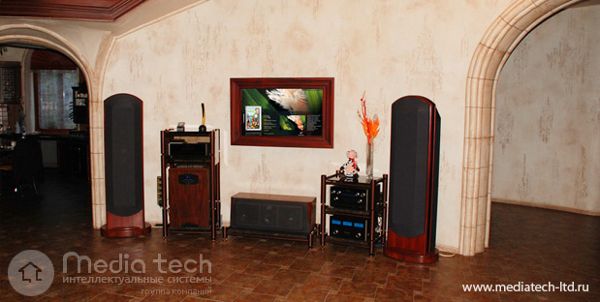

Домашний кинотеатр

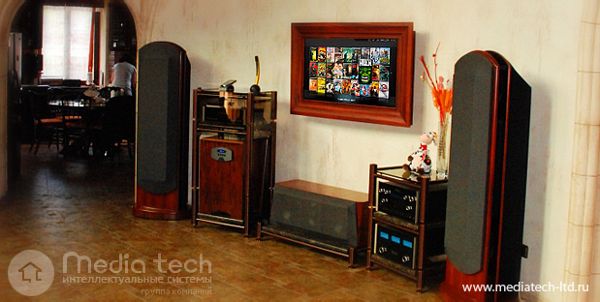

На объекте установлены два кинотеатра на базе лучших европейских и американских производителей Hi-End класса.

Электротехнические работы
Работы по установке и подключению электротехники выполнены в полном объеме: система защиты от удара молнии, система антиобледенения кровли, проектирование и прокладка сетей, поставка и монтаж оборудования, сборка щитов.

Оборудование: ABB, Schneider Electriс, Legrand, Merten.

Системы освещения территории и дома
Установленные системы имеют режимы: диммирование, временные, сценарные и энергосберегающие алгоритмы работы.

Оборудование: Crestron, Clipsal, Shturman.

Режимы работы системы освещения:

1. Автоматическая установка и поддержание требуемого уровня освещенности в зависимости от уровня естественного освещения, времени суток и т.д.
2. Создание световых сценариев: "гости", "чтение", "кинотеатр", "я ушел", "ложусь спать" и т.д.
3. Работа системы освещения по расписанию в зависимости от присутствия, времени года и т.д.
4. Функция "следящий свет", "имитация присутствия".
5. Сценарные архитектурные и ландшафтные алгоритмы уличного освещения: "День", "Ночь", "Гости", "Вечеринка" и т.д.
6. Плавная регулировка яркости светильников.
7. Управление освещением с помощью переносных сенсорных панелей, а так же со стационарных выключателей.
8. Автоматическое включение/выключение света с помощью датчиков движения.
9. Свободная логика настройки работы стационарных выключателей освещения. Возможность управлять со стационарных выключателей не только освещением, но и любым другим оборудованием. Например, в ванной комнате, можно регулировать громкость музыки аудиосервера.
10. Регулирование освещения и сценариев работы реализовано с помощью единой системы управления на базе оборудования Crestron.

Управление моторизированными шторами Silent Gliss
Оборудование: Crestron.

Система защиты и стабилизации входного напряжения
Оборудование: Inteps, Lider.

Система бесперебойного электропитания
Оборудование: MGE, APC.

Система распределения нагрузок
Установленные системы защиты и стабилизации позволяют эксплуатировать все инженерное и бытовое оборудование в оптимальных условиях электропитания, продлевая тем самым срок его работы. Все аудио, видео, а так же управляющее оборудование системы «Умный Дом» дополнительно защищены источниками бесперебойного питания.

В случае прекращения электропитания со стороны городских сетей, автоматика переключает на режим работы от дизель генератора все основные системы жизнеобеспечения: автоматику «Умный Дом», водонапорное и канализационное оборудование, вентиляцию, охранную пожарную сигнализацию, видеонаблюдение, минимальный набор развлекательных систем (телевизоры в гостиной и спальне, спутниковое оборудование мультирум и медиасервер для двух зон), выделенные группы освещения на случай аварии. На время старта дизель генератора питание осуществляется через резервные источники бесперебойного питания (6 кВт).

Система распределения нагрузок дает возможность использования максимального режима эксплуатации дома в период праздников в полном объеме, т.к. выделенного лимита электроснабжения (30 кВт) на дом не хватает при максимальном режиме эксплуатации здания около 60 кВт. При превышении потребления система автоматически включает дизель генератор 25 кВт.

Оборудование: Socomec, FG Wilson, MGE.

Система контроля топлива
Система расположена в резервном дизель генераторе. В генераторе установлена система мониторинга, которая позволяет контролировать уровень топлива и выводить сообщения о низком уровне на пост охраны.

Система управления автоматикой климат-контроля, системы вентиляции Swegon и кондиционирования Daikin
Использован блок сопряжения для шины Lon Works, позволяющий полностью дублировать команды оригинальных пультов управления на сенсорных панелях управления системы «Умный Дом». Также можно ввести алгоритм работы систем вентиляции и кондиционирования в единый режим (для всех инженерных систем дома), который управляется централизованной системой «Умный Дом».

Система управления отоплением (котел Viessmann, теплый пол Devi)
Все системы интегрированы в единую сеть климат-контроля. Данное решение позволяет эффективно использовать энергоресурсы, уменьшать износ оборудования, определяя и устанавливая для каждой системы наиболее эффективный режим работы в зависимости от выбранного режима эксплуатации в доме.

Система централизованного управления и мониторинга всех инженерных и развлекательных систем дома
Установленная система построена на оборудовании известного американского производителя систем автоматизации Crestron.

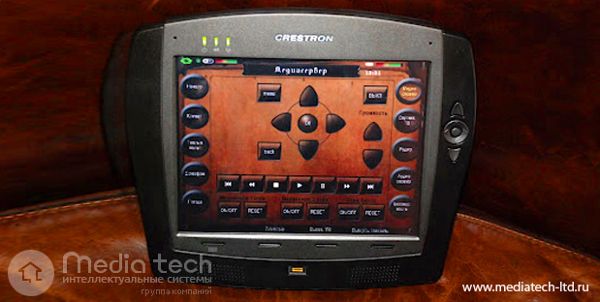

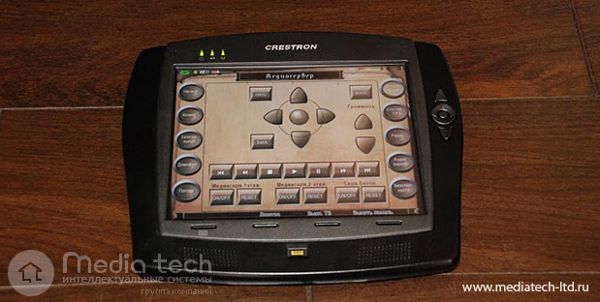

В качестве интерфейсов управления в основных зонах: гостиная-кинозал и кабинет использованы переносные сенсорные панели управления с возможностью настенного крепления (для подзарядки аккумулятора), размером 8 дюймов. Для других помещений применены сенсорные панели управления меньших размеров - 3,8 дюйма.

Графический интерфейс панелей управления согласовывался с дизайнером объекта с учетом специфики дома (Замковый стиль). Он имеет полностью русскоязычный интерфейс и программировался под требуемые функции системы.

В каждой комнате с помощью настенных и переносных сенсорных панелей управления доступны следующие возможности:

1. Включение-выключение групп освещения.
2. Изменение яркости (диммирование).
3. Включение-выключение автоматического управления освещением (датчики движения).
4. Установка параметров системы климат-контроля.
5. Выбор музыки и ее воспроизведение из аудиосервера, причем выбор может осуществляться как с самой панели, так и с экранного меню на телевизоре.
6. Выбор радиостанции радиотюнера FM.
7. Управление медиасервером, который позволяет оперативно просматривать или прослушивать аудио, видео, фото информацию как из собственного файлового архива, так и с любого носителя (USB, DVD Blue Ray, карты памяти). При желании можно сохранить принесенную или закачаную информацию в домашний файловый архив с последующим использованием в любой комнате, подключенной к системам мультирум и медиасервер.
8. Регулировка громкости звука в помещении.
9. Просмотр информации с сервера видеонаблюдения и системы безопасности.
10. Просмотр информации с погодной станции.
11. Полное управление всеми доступными функциями инженерных и развлекательных систем установленных в доме: климат, безопасность и т.д.

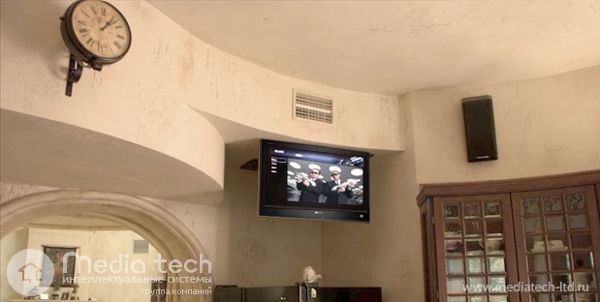

Система мультирум
Система распределяет аудио, видео информацию для 10 помещений в доме (8 аудио видео, 2 аудио), позволяет использовать в помещениях только конечное аудио, видео оборудование (акустические системы, телевизоры). Все коммутирующие и усилительные установки расположены в одном месте.

Оборудование: Crestron.

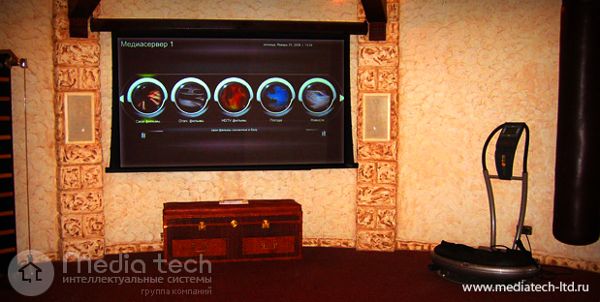

Медиасервер Mediascope, интегрированный в систему распределения мультирум
Медиасервер позволяет хранить в одном месте весь аудио, видео, фото архив дома и иметь доступ к медиатеке из любого подключенного к системам мультирум и медиасерверу помещения.

Воспроизводит все основные аудио, видео форматы (CD, MP3, DVD, BLUE RAY, и другие).

2 независимые зоны, емкость сервера 16 Тб.

Управление осуществляется с помощью централизованной системы управления Crestron, также с сотового телефона iPhone.

Интегрирован 7-дневный прогноз погоды по всем крупнейшим городам мира.
