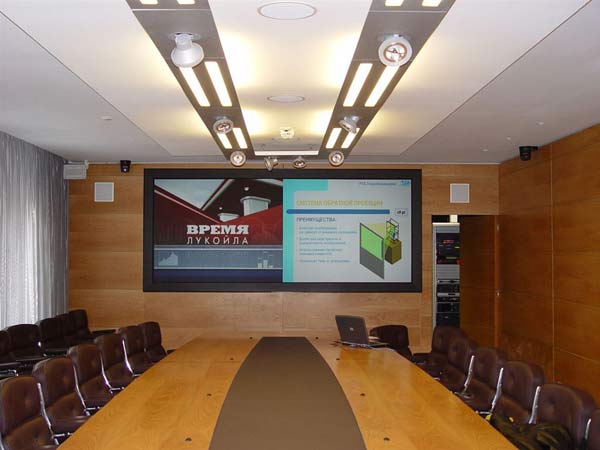

В марте этого года компания «РТА-Инжиниринг» завершила работы по комплексному оснащению зала совещаний дочерней компании ОАО «Лукойл». Эту инсталляцию по праву можно назвать Super VIP: спрятанные микрофоны, интеллектуальная система управления видеокамерами, удаленная комната оператора и система синхронного перевода. Кроме того, впервые в России использовались два проектора технологии 3-chip DLP и экраны DNP ViewFlex.
Заказчик поставил следующие задачи: проведение сеансов видеоконференций и электронных презентаций, показ видеоматериалов в условиях минимального затемнения и проведение селекторных совещаний, в том числе с региональными подразделениями по телефонной или видеосвязи. При этом клиент требовал, чтобы аппаратура была совсем незаметна в комнате.
Разработка такой сложной инсталляции заняла около года, а сами монтажные работы и пуско-наладка менее 3-х недель, что говорит о продуманности проекта. Благодаря тому, что сотрудничество с Заказчиком началось ещё во время строительного проектирования, удалось досконально просчитать и учесть все возможные решения.
Увеличить |
Увеличить |

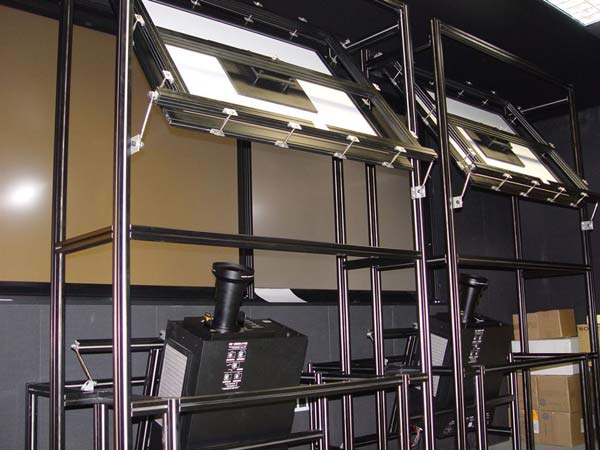

Исходя из задач, архитектурных особенностей и требований дизайн-проекта, специалисты компании «РТА-Инжиниринг» предложили использовать систему обратной проекции на базе экранной системы DNP ViewFlex и двух проекторов Christie DLVI280‑DX технологии 3-chip DLP.
Увеличить |
Увеличить |
О видеосистеме стоит рассказать подробнее, так как такая схема была впервые применена в России.

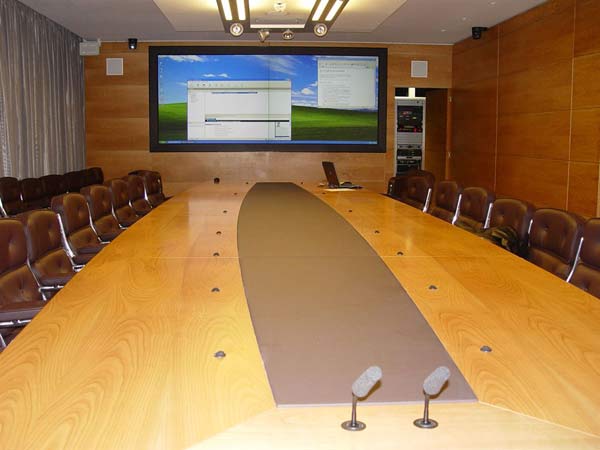

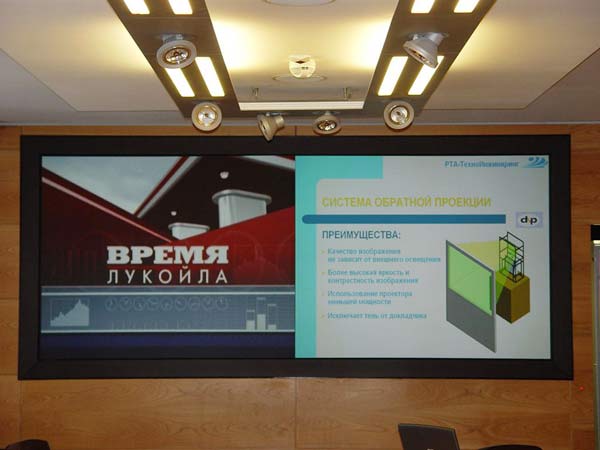

Равномерное изображение, одинаковая цветопередача – отличительные особенности этой системы. Высокая яркость позволяет проводить демонстрацию видеоматериалов при высоком уровне освещения в зале. Изображение, размер которого составляет 3,5х1,4 м, четко видно с любого рабочего места в зале. На экране демонстрируются два полноформатных изображения разрешением SXGA (1280х1024), шов между ними составляет всего 0,3 мм.

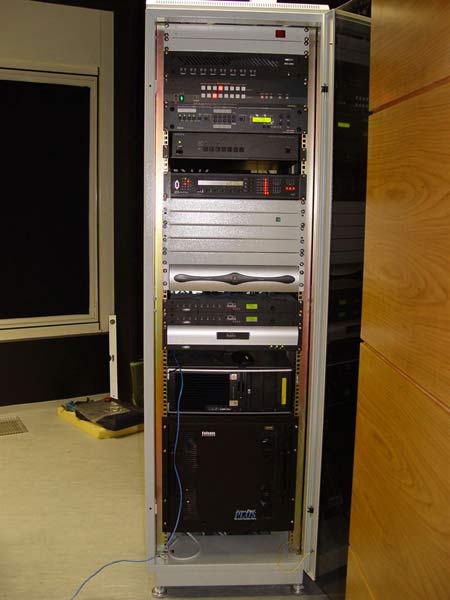

Проекционная комната, в которой находятся проекторы и стойка с оборудованием, отделана звукоизоляционным материалом. В результате в конференц-зал не попадают никакие шумы от охлаждающих систем.
Увеличить |
Увеличить |
Увеличить |
Коммутацию и обработку видеосигналов с разных источников обеспечивает процессор Screen PRO PLUS компании Folsom Research. Он позволяет выводить на экран одновременно до 4-х изображений от различных источников сигналов. Данный процессор имеет до 12 универсальных входов, которые обеспечивают прием NTSC, PAL-сигналов, S-видео, Video component, HDTV и компьютерных сигналов. Источниками видеосигналов являются видеокамеры, видеомагнитофон JVC HR-DVS3EV, плеер Betacam, DVD проигрыватель и компьютеры.

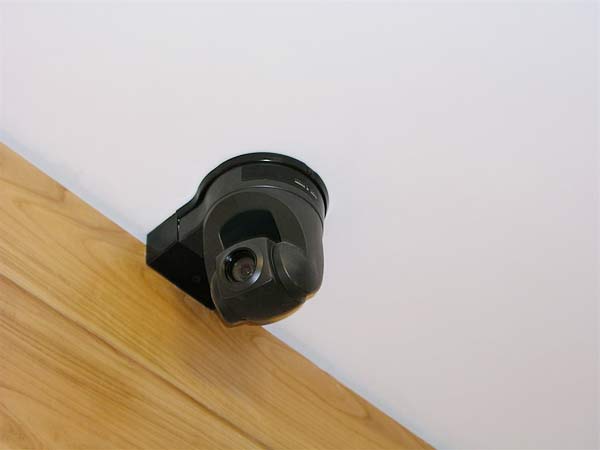

В зале установлены четыре видеокамеры Sony EVI-D70. Алгоритм работы камер прописан так, что они автоматически настраиваются на человека, который начинает говорить: программное обеспечение позволяет регистрировать уровень сигнала, идущего с микрофона, и направлять камеру на нужную позицию. Использована система трансляции синхронного перевода фирмы Sony.
Увеличить |
Увеличить |

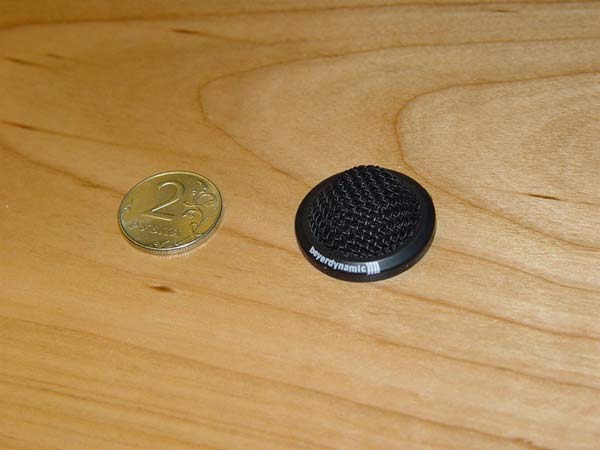

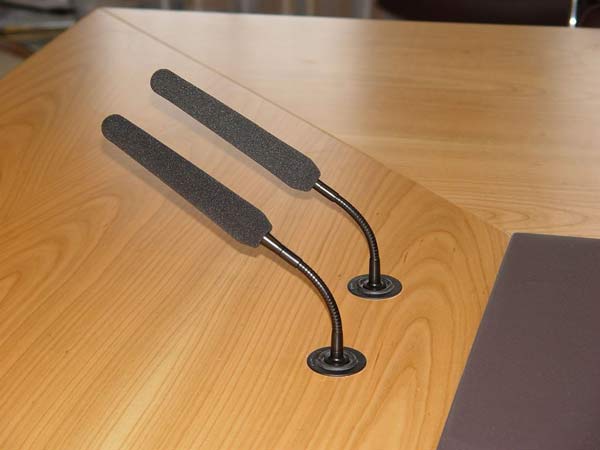

Система озвучивания включает: инсталляционный рэковый микшер Audia Flex, аудиоплатформу BiAmp, микрофоны: 14 встроенных в стол и незаметных с первого взгляда и 2 типа «гусь» (для председателя) производства Beyerdinamic, а также два фронтальных и четыре потолочных динамика Kef.
Управлять оборудованием можно при помощи 12-ти дюймовой панели Crestron или ноутбука. При этом ноутбук имеет беспроводной доступ wi-fi к центральному контролеру и способен регулировать работу всех элементов системы с любого места в зале.

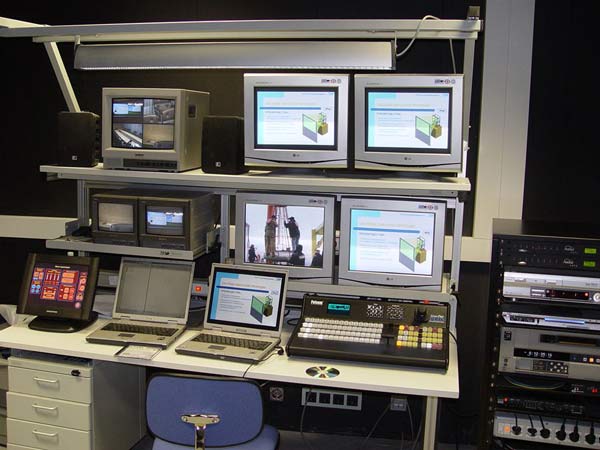

Операторская комната располагается в 30 метрах от конференц-зала. В ней установлено восемь видеомониторов, на которых можно наблюдать одновременно все четыре камеры, подготавливать видеоматериалы для демонстрации и контролировать их качество во время трансляции.
В случае закрытых совещаний предусмотрен режим работы без участия оператора. В столе рядом с местом каждого участника заседания скрыты сетевые коннекторы для ноутбуков.
В заключении следует сказать: разрабатывать проекты такого масштаба могут только специалисты высокого уровня, с хорошим опытом. Иначе не избежать ошибок. Судя по тому, что Заказчик остался очень доволен, специалисты компании «РТА‑Инжиниринг» выполнили свою задачу достойно.
Благодарим компанию «РТА-Инжиниринг» за предоставленную информацию.
 |
|
