Двухтактный усилитель на 6п3с и 6н8с

Корпус заказал в фирме Astra audio. Прислали в Иркутск довольно быстро. Добротный корпус с комплектом разъемов, регуляторов и прочим.

Схема классическая, ничего нового. Двухтактник в классе АВ с ультралинейным включением с небольшой ООС.

Установил переключатель, который позволяет не только отключать ООС, но и менять ее глубину. А также переключатель позволяющий переключать из ультралинейного режима в триодное включение выходных ламп.

Можно испробовать все варианты, и выбрать лучший на Ваш слух. Звук теплый и бархатистый, в общем, КЛАССИКА.

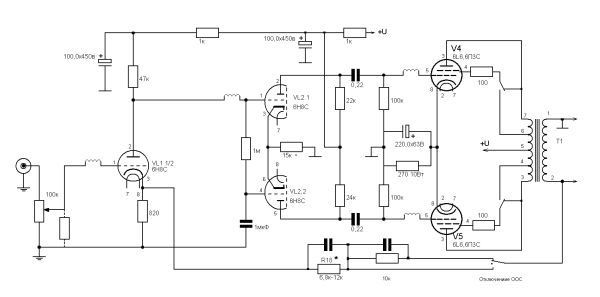

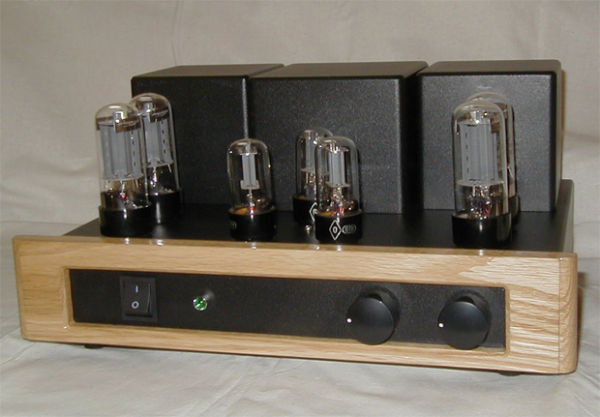

Фото	Схема. Вариант 1

Технические параметры:

• Без ООС АЧХ- 20-20000герц с неравномерностью +0,4 -2,15 дБ
• Гармоники- 1,3% Интермодуляц искажения- 1,6%
• С ООС АЧХ- 20-20000герц с неравномерностью +0,18 -0,45 дБ
• Гармоники 0,56% Интермодуляц искажения -0,87%
• Хотя параметры с ООС гораздо лучше, звук без ООС более открытый.
• Мощность 20 Ватт.

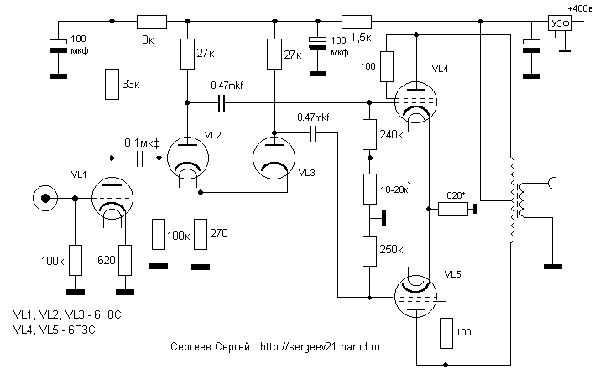

Схема. Вариант 2

Схема. Вариант 3

Схема. Вариант 4

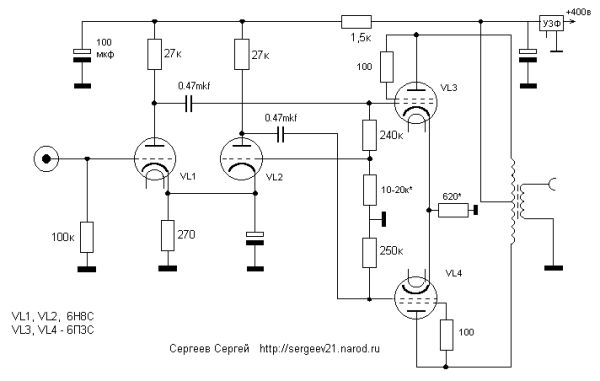

Схема. Вариант 3. Самый простой и самый лучший! Недостаток - относительно низкая чувствительность.

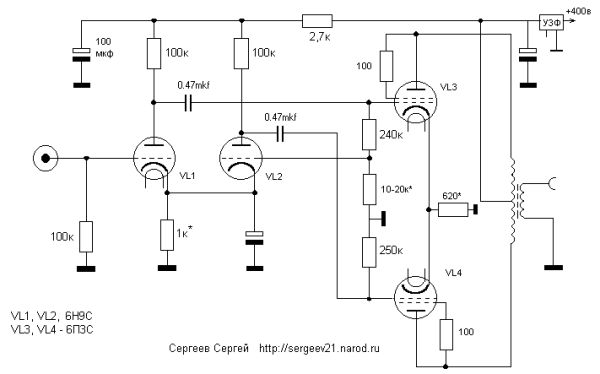

Схема. Вариант 4. Входные лампы 6н9с. Лишенный недостатков третьего.

Сергей Сергеев

Комментарии

Всего комментариев 22

александр 19 ноября 2011, 03:59 какую мощу реально дает в триоде?

семиколенов владимир 07 декабря 2011, 22:52 здравствуйте, а, можно подробное описание ваших схем , режимы , и как настраивать особенно интересует последняя схема 6н9с и 6п3с двухтактник я просто новичок и для меня не все еще понятно а грамотной и достоверной информации мало если вас конечно не затруднит

Сергеев Сергей 08 декабря 2011, 14:42 это тянет на статью. Теория есть на моем сайте. http://sergeev21.narod.ru

Семиколенов Владимир 18 декабря 2011, 20:55 вас пугает ответственность? электронные схемы без описания просто рисунки.

Сергеев Сергей 19 декабря 2011, 12:45 Просто нет времени. А рисунков в интернете много и других....

тоха 08 октября 2012, 02:13 а че про выходной транс ниче не сказано

vlad001 06 мая 2013, 08:32 Делал нечто подобное лет 30 назад. Согласен, звук не плохой, но мощности было маловато. Чтобы не было ограничений сигнала, мощность УНЧ должна быть не менее 100 ватт на канал. А если есть DSP процессор, корректирующий АЧХ помещения, то запас по мощности необходимо увеличить до 500 - 1000 ватт на канал.

престидижитатор 14 мая 2013, 10:39 Полный ящик 6п3-ек 1964 г выпуска. В своё время лабал на них всякие выдумки, по 4 штуки ставил в параллель в плечо.На мой взгляд самая лучшея музыкальная лампа -- это 6п6
